Este esquema electrónico que encontré por la red me pareció muy interesante ya que es muy simple y son componente fáciles de conseguir.
El circuito es muy simple, se compone principalmente de un relé que recibe una señal de 5 voltios y un transistor bc546 que esta para proteger la placa Arduino del contacto directo con un componente conectado a 220v.
Con este circuito podremos controlar cualquier enchufe con nuestra placa y programar fácilmente cuando queremos encender una lampara.
El diodo D1 es necesario para eliminar los picos de corriente producidos por la bobina del relé.
El diodo LED y su resistencia R2 se utilizan como indicadores del estado de la señal de control, en el caso de no necesitarse se pueden eliminar tranquilamente.El diodo D1 es necesario para eliminar los picos de corriente producidos por la bobina del relé.
El diodo LED y su resistencia R2 se utilizan como indicadores del estado de la señal de control, en el caso de no necesitarse se pueden eliminar tranquilamente.
Material a usar:
2 resistencias: R2 = 1K y R1 entre 4,7k y 10k.
1 diodo led.
1 diodo: 1N4007.
1 transistor: bc456 o similar.
1 relé: Finder 40.31 que se active a 5V (con el que haré la prueba se activa a 6v).

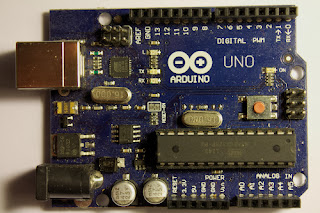

1 placa Arduino.
1 Protoboard.
Yo la mayoría de el material a usar intento que sea barato, y reciclo parte de los componentes.
En cuanto pueda colgare un ejemplo demostrando como esta montado y como se usa.
